Технические характеристики

Описание агрегата

Настоящие технические условия (ТУ 3311-017-61970296-2015) распространяются на электроприводы, выпускаемые ООО «АльфаКонтроль» под коммерческим назва¬нием «Альфа АТМ Е» для ООО «АТМ» и предназначенных для комплектации засло¬нок воздушных, клапанов дроссельных и клапанов противопожарных применяемых в системах нормальной эксплуатации в обслуживаемых помещениях (включая зоны контролируемого доступа) атомных станций.

Электроприводы выпускаются по 4 классу безопасности согласно ОПБ-88/97.

Климатическое исполнение УХЛ3.1, тип атмосферы II (промышленная) по ГОСТ 15150-69.

Параметры окружающей среды в помещениях ЗКД +5…+600С максимальная влаж¬ность 100%.

Мощность поглощенной дозы при нормальных условиях эксплуатации 2,8×10-7 Гр/с, в аварийных режимах — интегрально за 10 суток до 1 Гр.

Обозначение приводов

Page104

Где:

Альфа АТМ-Е — коммерческое название привода

(1) А — привод для вентиляции и кондиционирования

F привод для дымоудаления и противопожарных изделий

(2) S — пружинный возврат

K(R) — реверсивные для вентиляции и кондиционирования (дымоудаления и противопожарных изделий)

(3) Т — с термодатчиком

не указано — без термодатчика

(4) напряжение электропитания 230 -220В 50Гц

24 -24В

(5) крутящий момент

(6) крутящий момент

(7) управление:

S- пропорциональное не указано — 2х позиционное

Пример обозначения привода для систем вентиляции и кондиционирования Альфа АТМ-Е AS 230-4-4, что обозначает: электропривод для систем вентиляции и кондиционирования с пружинным возвратом без термодатчика. Напряжение питания 220В с крутящим моментом 4Нм с 2 позиционным управлением,изготовленный для ООО «АТМ».

Page105

Page106

В комплект поставки должны входить:

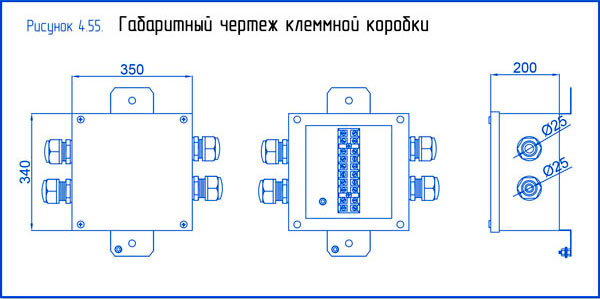

  • электропривод в комплекте с кабелем и коммутационной коробкой 1шт; -паспорт 1шт;
  • руководство по эксплуатации (на партию).

Допускается по согласованию с заказчиком один паспорт на всю отгружаемую партию.

Page107

Page108

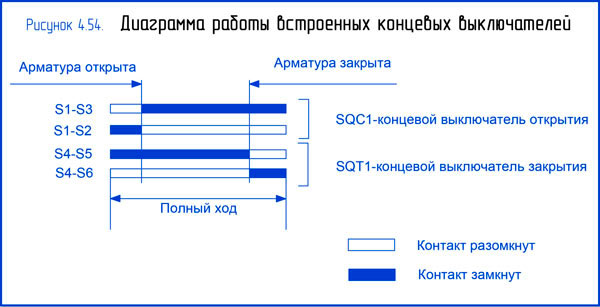

Page109
