Вентиляторы осевые

21_b

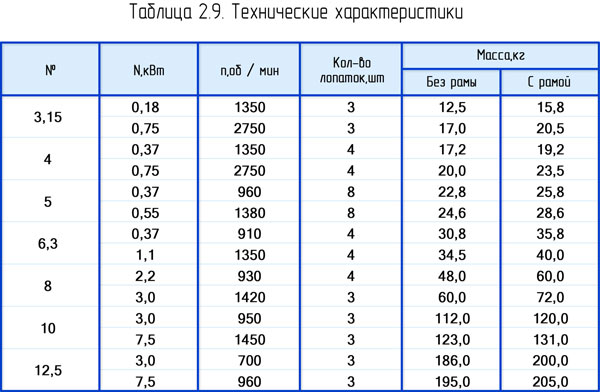

Технические характеристики

Описание агрегата

Вентиляторы осевые АВос

Назначение

Вентиляторы осевые общего назначения из углеродистой стали предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивность воздуха с температурой от -40°С до +40°С, не содержащих пыли и других твердых примесей в количестве более 10 мг/м3, а также липких веществ и волокнистых материалов.

Вентиляторы применяются в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для санитарно-технических и производственных целей. Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата второй категории по ГОСТ 15150-69.

Вентиляторы устанавливаются в закрытом помещении или под навесом, исключающим попадание атмосферных осадков. Вентиляторы во взрывозащищенном исполнении предназначены для перемещения газопаровоздушных смесей категории IIA , IIB, IIС. Вентиляторы устанавливаются под навесом или в закрытом помещении.

Варианты изготовления Условное обозначение

  • Общего назначения из углеродистой стали
  • Взрывобезопасные из разнородных металлов

Вентиляторы осевые АВос для противодымной вентиляции.

  • Низкого давления
  • Количество лопаток — 6
  • С рамой и без рамы

Назначение.

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления и притока атмосферного воздуха в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Вентиляторы осевые общего назначения из углеродистой стали предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивность воздуха с температурой от -40°С до +40°С, не содержащих пыли и других твердых примесей в количестве более 10 мг/м3, а также липких веществ и волокнистых материалов.

Вентиляторы применяются в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для санитарно-технических и производственных целей. Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата второй категории по ГОСТ 15150-69.

Вентиляторы устанавливаются в закрытом помещении или под навесом, исключающим попадание атмосферных осадков.

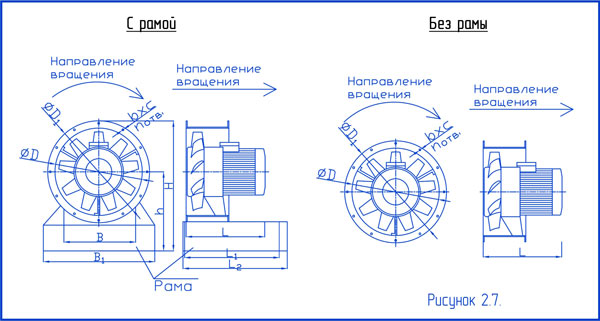

Конструкция

Осевой вентилятор имеет рабочее колесо с шестью листовыми лопатками, которые устанавливаются с углами 30o или 35o. Перед вентилятором может устанавливаться направляющий аппарат (НА) с углами установки лопаток 5o или 10o.

Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата. Таким образом, каждый вентилятор одного типоразмера имеет пять модификаций, отличающихся углом установки лопаток колеса и НА.
