Вентиляторы радиальные

Вентилятор-радиальный-АВрц

Технические характеристики

Описание агрегата

Настоящие технические условия (ТУ) распространяются на вентиляторные агрегаты АВ (кк, кр, рц, кп, во,ос) (далее по тексту — вентиляторные агрегаты).

Вентиляторные агрегаты предназначены для обеспечения необходимого расхода и поддержания заданной температуры воздуха и применяются в системах кондиционирования воздуха и вентиляции и для производственных целей.

Производительность вентиляторных агрегатов по воздуху составляет до 100000м3/ч и по статическому давлению на выходе для воздушных каналов до 3000 Па.

Вентиляторные агрегаты работоспособны в условиях сейсмических воздействий, допустимых для зоны строительства.

Класс безопасности вентиляционных агрегатов 2, 3, 4 по ПНАЭГ-01-011-97 (ОПБ 88/97) (НП-001-97) «Общие положения обеспечения безопасности атомных станций» и I, II, III категории сейсмостойкости по НП-031-01 «Нормы проектирования сейсмостойких атомных станций».

Вентиляторные агрегаты предназначены для эксплуатации в условиях умеренного и холодного климата (УХЛ) и категории размещения 2, 3, 4 по ГОСТ 15150-69 (тип атмосферы при эксплуатации — II; при транспортировке, хранении и монтаже — II) при температуре окружающей среды от +5 С до +40 С (относительная влажность до 100%) и перемещаемой среды от –48 С до +40 С (относительная влажность до 75%). (В исполнении ДУ температура перемещаемой среды составляет не более 600 С не менее 120 мин) В нерабочем состоянии вентиляторный агрегат может находиться при температуре окружающего воздуха от минус 50 С до плюс 50 С.

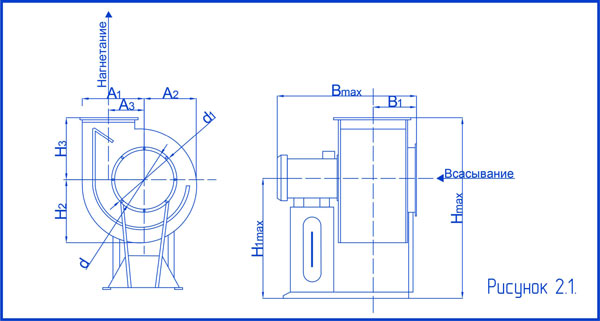

В вентиляторных агрегатах рабочее колесо установлено непосредственно на валу электродвигателя. Положение корпуса вентиляторов АВрц (АВрц-ДУ) указано в опросных листах.

Перечень документов, на которые даны ссылки в настоящих технических условиях, приведены в Приложении В.

При заказе вентиляторного агрегата необходимо указывать:

  1. наименование;
  2. индекс изделия;
  3. требуемая производительность по воздуху, м3/ч;
  4. требуемый напор, Па;
  5. вращение рабочего колеса (левое, правое), (для АВрц (АВрц-ДУ) по ГОСТ 5976-90);
  6. положение корпуса (0, 45, 90, 135, 180, 270, 315), (для АВрц (АВрц-ДУ по ГОСТ 5976-90);
  7. марка электродвигателя;
  8. мощность электродвигателя вентиляторного агрегата, кВт;
  9. частота вращения вала электродвигателя, об /мин;
  10. класс по НП-001-97/категория по НП 031-01;
  11. обозначение технических условий.
