Технические характеристики

Описание агрегата

Изготовление рециркуляционных установок ведется согласно ТУ 4862-013- 61970296-2015. Данные технические условия (ТУ) распространяются на рециркуляционные установки типа РУа 5-120 (далее по тексту — установки), предназначенные для нагрева охлаждения и снижения влагосодержания воздуха помещений объектов атомной энергетики и промышленности. Диапазон производительности установок по воздуху от 1200 до 120 000 мЗ/ч, запас полного давления на выходе для воздушных каналов до 10000 Па.

При соблюдении НП-001-97 (ПНАЭ Г-01-011-97) и других нормативных документов, действующих в атомной энергетике (согласно прил. А ТУ) могут применяться для эксплуатации на атомных станциях. Данные установки могут изготавливаться в сейсмостойком исполнении, по влиянию на безопасность, относятся к 20, 30, 3 НО, ЗН и 4 классу по классификации ОПБ-88/97 (НП-001-97). Установки относятся к оборудованию I, II и III категории сейсмостойкости по НП-031-01 и работоспособны во всём диапазоне сейсмических воздействий, вплоть до 9 баллов MP3 по шкале MSK-64, а также при динамических нагрузках, эквивалентных ударной воздушной волне и падению самолета на сооружение АЭС и вибростойкости согласно ГОСТ 17516.1-90 для группы механического исполнения М7.

При разработке РКД и изготовлении установок в данные ТУ возможно внесение изменений в установленном порядке по согласованию между изготовителем и заказчиком. Установки относятся к обеспечивающим элементам, совмещающим функции нормальной эксплуатации и используются как элементы вентсистем зон свободного и контролируемого доступа.

Проектирование конструкции и производство установок осуществляется в соответствии с ТУ, на основании нормативно-технической документации, приведенной в Приложении А, и лицензий: ФС ЭТАН ДО-11-101-2115 от 30.01.2015г на конструирование оборудования для ядерных установок, ФС ЭТАН ДО-12-101-2116 от 30.01.2015г. на изготовление оборудования для ядерных установок, лицензии ФС ЭТАН ДО-Ю-101-2117 от 30.01.2015г на проектирование ядерных установок выданных Федеральной службой по экологическому, технологическому и атомному надзору. Настоящие ТУ обязательны для разработки, проектирования, производства, испытаний, приёмки, хранения, сборки и эксплуатации установок. Изменения и отклонения от приведённых положений в ТУ при поставке должны быть предварительно согласованы между изготовителем и заказчиком.

Климатическое исполнение установок — по таблице 1 ГОСТ 15150-69; условия эксплуатации установок — по таблице 2 ГОСТ 15150-69.

Установки изготавливаются на единой раме (основании).

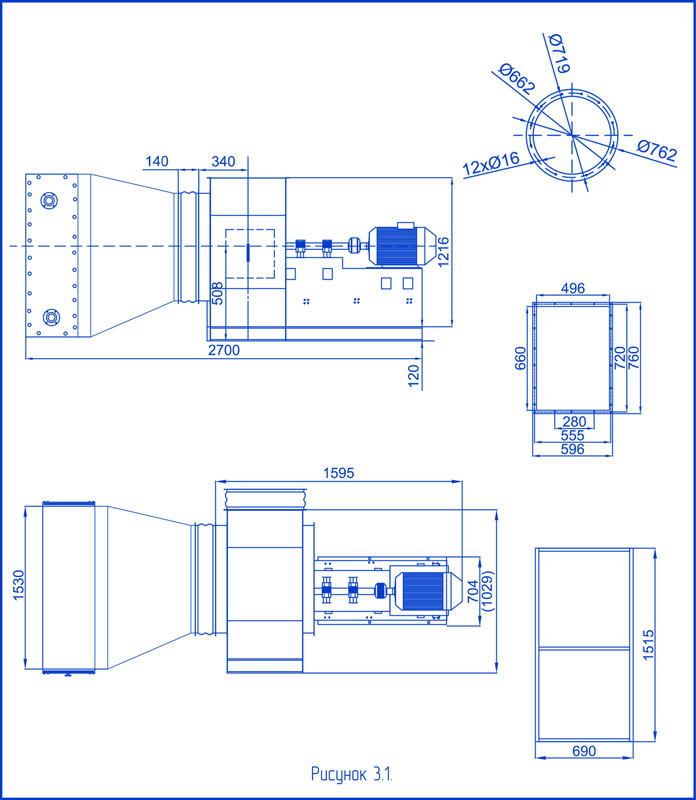

Установки в максимальной комплектации состоят из:

  • секции приёмной с воздушным клапаном с электроприводом;
  • секции фильтра;
  • секции воздухоохладителя водяного для технической воды (температура воды 33°С/38°С) с сепаратором (каплеуловителем);
  • секции воздухоохладителя водяного для захоложенной воды (температура воды 6°С/12°С) с сепаратором (каплеуловителем);
  • вентагрегата;
  • основания (опорной рамы);
  • шкафа САУ для электропитания и управления компонентов установки;
  • комплекта КИП и автоматики для управления и защиты установки.

Поставщик разрабатывает и согласовывает с проектировщиком исходные данные для проектирования (ИДП) для каждой единицы оборудования. ИДП содержат: сведения в объеме опросного листа на оборудование, весогабаритные характеристики, размеры, основные технические характеристики. Перечень документов, на которые даны ссылки в настоящих технических условиях, приведены в Приложении А.

Структура обозначения установок

Page29

Где:

1 — обозначение продукции;

РУа-рециркуляционная установка

2 — класс безопасности для АЭС

3 — категория сейсмостойкости

4 — типоразмер установки (производительность установки в м3/ч уменьшенная в 100 раз;

5 — сторона обслуживания

Л- левая;

П-правая;

6 — приемная секция

ВЭ- с воздушным клапаном с электро-приводом;

ВР — с воздушным клапаном с ручным приводом;

X — без воздушного клапана

7 — фильтр воздушный

1 — фильтр воздушный класса G3;

2 — фильтр воздушный класса G4;

0 — без фильтра

8 — тип воздухонагревателя

В — водяной;

Э — электрический;

X — воздухонагреватель отсутствует

9 — тип воздухоохладителя

В- водяной (в скобках количество); X — воздухоохладитель отсутствует

10 — наличие шкафа САУ 1 — есть;

0 — нет

11- наличие комплекта КИП

1 — есть;

0 — нет

12 — климатическое исполнение;

Пример записи установки в документах и при заказе:

«РУа-ЗМ-7,5-Л-Х-Х-В-В(1)-0-0-УХЛЗ» (рециркуляционная охлаждающая установка, 3 класса безопасности для нормальных условий эксплуатации по НП-001-97 (ОПБ-88/97), М-ой категории сейсмостойкости по НП-031-01, производительностью 7500 мЗ/ч сторона обслуживания-левая, без воздушного клапана, без фильта, тип воздухонагревателя-водяной, тип воздухоохладителя-водяной, без комплекта САУ и КИП климатическое исполнение УХПЗ).

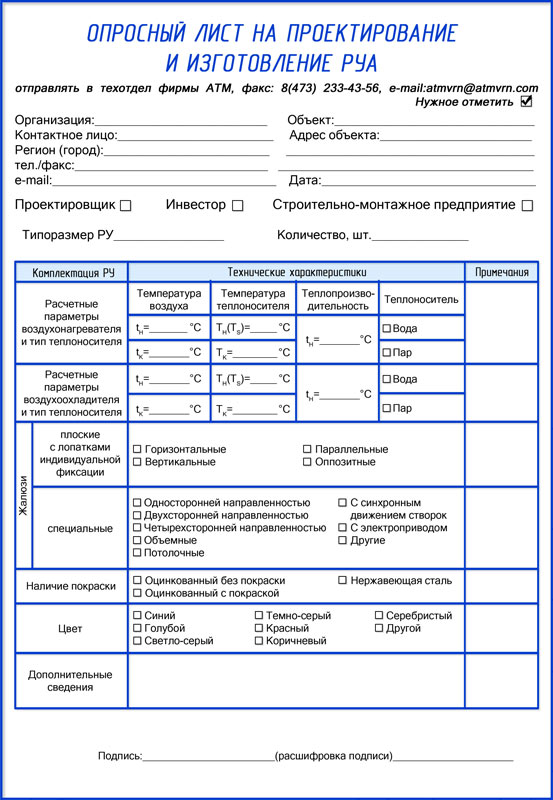

Также помимо обозначения установки при заказе должна указываться следующая информация:

  • сопротивление сети воздуховодов (Па);
  • холодопроизводительность первого воздухоохладителя (кВт);
  • холодопроизводительность второго воздухоохладителя (кВт);
  • теплопроизводительность воздухонагревателя (кВт) и его тип (водяной или электрический).
