Технические характеристики

  • Габаритный размер клапана по электроприводу - см таблицу
  • Размеры и масса прямоугольных клапанов из оцинкованной стали - см таблицу
  • Состав, габаритные и присоединительные размеры круглых клапанов из оцинкованной стали - см таблицу
  • Схема установки (монтажа) круглого клапана из оцинкованной стали - см таблицу

Описание агрегата

Настоящие технические условия (ТУ 4863-007-61970296-2014) распространяются на клапаны противопожарные универсальные типа КПУ(к.п)-А для АС, которые устанавливаются в воздуховодах общеобменной (огнезадерживающие) и противодымной вентиляции зданий и сооружений, и специальные клапаны КПУ(к,п)-А систем аварийной вытяжной пожарной вентиляции.

Клапаны соответствуют требованиям Федерального закона от 22.07.2008 г. № 123-ФЗ (ТР о требованиях ПБ) и подразделяются на:

  • нормально открытые (закрываемые при пожаре). В соответствии с классификацией НПБ 241-97 данный тип клапанов имеет наименование «огнезадерживающий клапан». Устанавливаются в системах общеобменной вентиляции, кондиционирования воздуха, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения, для отключения от помещения, в котором возник пожар;
  • нормально закрытые (открываемые при пожаре), устанавливаемые в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения;
  • двойного действия (закрываемые при пожаре и открываемые после пожара), устанавливаемые в системах общеобменной вентиляции помещений с газовым, аэрозольным или порошковым пожаротушением, используемых для удаления газов и дыма после пожара;
  • дымовые клапаны, предназначенные для удаления дымовых газов системами вытяжной противодымной вентиляции».

Использование термочувствительных элементов в составе приводов нормально-закрытых и дымовых клапанов КПУ(к,п)-А не допускается.

Клапаны сохраняют работоспособность в любой пространственной ориентации и изготавливаются в следующих исполнениях:

  • круглого сечения номинальных диаметров 100, 125, 160, 200, 250, 315, 400, 500, 630 мм;
  • прямоугольного сечения со следующими размерами: ширина от 100 до 1500 мм с шагом 50 мм, высота от 100 до 800 мм с шагом 50 мм. Возможно изготовление клапанов с шагом по ширине и высоте до 10 мм.

При необходимости изготовления прямоугольного клапана с шириной более 1500 мм и высотой более 800 мм используется сборная конструкция, состоящая из нескольких клапанов общими габаритными размерами клапана согласно заказу.

Клапаны не подлежат установке в воздуховодах и каналах помещений категории А и Б по пожаровзрывобезопасности, в местных отсосах пожаровзрывоопасных смесей, для перемещения газопаровоздушных взрывоопасных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их воспламенения или находятся под избыточным давлением, в системах, в которых перемещаются среды с липкими и волокнистыми материалами, а также в тех системах, которые не подвергаются периодической очистке по установленному регламенту для предотвращения образования отложений.

По влиянию на безопасность клапаны, включая электроприводы, относятся к 2 О, ЗНО, ЗН, ЗЛ и 4 классу по НП-001-97 и к I, II или III категории сейсмостойкости в соответствии с НП-031-01. Клапаны типа КПУ(к, п) могут изготавливаться из: углеродистой, нержавеющей и оцинкованной стали.

Клапаны 2 и 3 класса безопасности, I категории сейсмостойкости должны выполнять свои функции во время и после сейсмического воздействия уровня максимально расчетного землетрясения (MP3), а также воздействия внешней ударной волны (ВУВ) и падения самолета

Клапаны 2, 3 или 4 класса безопасности, II категории сейсмостойкости должны выполнять свои функции во время и после сейсмического воздействия уровня проектного землетрясения (ПЗ). Клапаны 4 класса безопасности, I категории сейсмостойкости должны сохранять целостность и герметичность по отношению к внешней среде во время и после сейсмического воздействия уровня MP3. Требование работоспособности в указанном режиме не предъявляется.

Сейсмостойкость конструкции подтверждена экспериментальным путем (протокол аттестации № 35-05-14 на сейсмостойкость).

Клапаны работоспособны по требованиям сейсмостойкости согласно НП 031-01, ГОСТ 17516.1-90, ГОСТ 30546.1-98, ГОСТ 30546.2-98 в части сейсмостойкости при сейсмических воздействиях интенсивностью MP3 8 баллов (по шкале MSK-64) высотная отметка до 30.0 м., и виброустойчивости по группе механического исполнения М 39 согласно ГОСТ 17516.1-90. Сейсмостойкость конструкции подтверждена экспериментальным путем (протокол аттестации № 36-05-14 на сейсмостойкость).

Настоящие ТУ обязательны для разработки, проектирования, производства, испытаний, приёмки, хранения, сборки и эксплуатации клапанов типа КПУ(к,п)-А.

Процедура внесения изменений в ТУ и согласование извещения об изменении ТУ регламентированы ГОСТ 2.503 «Правила внесения изменений». Выявление, оформление и согласование несоответствий, возникающих в процессе изготовления оборудования для АЭС, регламентировано РДЭО 1.1.2.01.0713-2008 «Положение о контроле качества изготовления оборудования для атомных станций» и методическими указаниями «Управление несоответствиями при изготовлении оборудования для АЭС».

Конструкция клапана позволяет эксплуатировать его в регионах с климатом от тропическо-морского ТМ до умеренно-холодного УХЛ (в том числе в климатических условиях УХЛЗ, УХЛ3.1, УХЛ4) по ГОСТ 15150.

Клапаны могут устанавливаются в вентиляционных системах, расположенных в зонах «контролируемого доступа» и «свободного доступа», с температурой воздуха в помещениях от 100С до 500С и относительной влажности от 20 до 80%, с содержанием коррозионно-активных агентов в атмосфере типа III по ГОСТ 15150-69. В зоне «контролируемого доступа» клапаны должны обеспечивать отсутствие мест, способствующих накоплению продуктов коррозии, загрязнений, возможность дезактивации внутренних и наружных поверхностей и должны сохранять свою работоспособность после дезактивации следующими методами:

1) внутренних и наружных поверхностей дистиллятом с температурой 95°С продолжительностью от 1 до 10 ч.

2) снаружи тампоном с химическими растворами:

  • щавелевая кислота (Н2С204) — 5 г/л
  • гексаметафосфат натрия (NaP03)6 — 3,5 г/л
  • сульфонол -1,5 г/кг

При этом температура дезактивирующего раствора должна быть +200С — для первой проверки и +60оС — для второй. Поставщик разрабатывает и согласовывает с проектировщиком исходные данные для проектирования (ИДП) для каждой единицы оборудования.

ИДП должны содержать:

  • сведения в объеме опросного листа на оборудование, весогабаритные характеристики, присоединительные размеры, основные технические характеристики, нагрузки с учетом сейсмических воздействий;
  • принцип работы, технические характеристики, габаритные и установочные размеры электропривода, схемы электрических соединений и диаграмма работы конечных выключателей.

Перечень документов, на которые даны ссылки в настоящих технических условиях, приведен в приложении А.

Перечень оборудования и средств контроля, необходимых при проведении испытаний клапанов, приведен в приложении Б.

График диапазона протечек клапана КПУ(к,п) — А приведен в приложении В.

Перечень нормативных документов, действующих в атомной энергетике, которым должны удовлетворять противопожарные клапаны в исполнении для АС, приведен в приложении Г.

Технические требования

Общие требования

Клапан типа КПУ(к,п)-А должен соответствовать требованиям настоящих технических условий и комплекта документации согласно чертежам.

Структура обозначения установок

Page61

Где:

(1) Условное обозначение клапана КПУк-Клапан противопожарный круглый;

КПУп — Клапан противопожарный прямоугольный

(2) НЗ — нормально закрытый противопожарный НО — нормально открытый огнезадерживающий Д — дымоудаления

(3) Вариант исполнения клапана

2А-для АЭС второго класса безопасности (по НП-001-97);

ЗА-для АЭС третьего класса безопасности (по НП-001-97);

A-для АЭС четвертого класса безопасности (по НП-001-97); О-общепромышленное;

С-специальное

(4) Категория сейсмостойкости (I, II, III)

(5) Ширина прямоугольного клапана (или диаметр круглой), мм;

(6) Высота прямоугольного клапана (или пробел для круглой), мм

(7) Материал клапана

У- углеродистая сталь с порошковым покрытием Н- нержавеющая сталь 12Х18Н10Т Ц- сталь оцинкованная

(8) Предел огнестойкости в минутах

(9) Тип соединения Ф-фланец Б-бондаж

Н-ниппель

(10) Тип привода

Э — электромеханический

(11) Маркировка привода Б — «Belimo»

С — «Siemens»

А — «Альфа-АТМ-Е»

Р — Другие производители

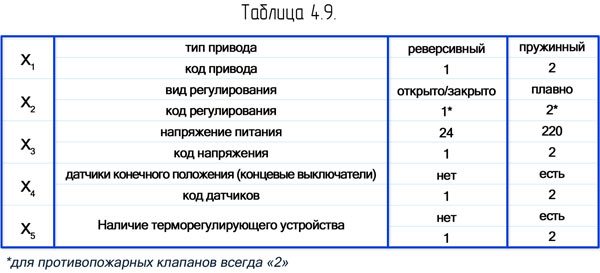

(12) Код привода см. табл. 1

(13) Крутящий момент привода в Нм

(14) исполнение по взрывозащите

В — взрывозащищенное исполнение — общепромышленное исполнение

Page62

Пример обозначения клапана: КПУп-НО-АМ-800х800-У-120-Ф-Э-С-21222-Ю- ТУ 4863-007-61970296-2014, что означает: «Клапан противопожарный универсальный четвертого класса безопасности безопасности (по НП-001-97), категория сейсмостойкости II для атомных станций типа КПУп производства ООО «АТМ», нормально-открытый огнезадерживающий, прямоугольный размером: ширина 800 мм, высота 800 мм, изготовленный из углеродистой стали с порошковым покрытием, предел огнестойкости 120 мин., на фланцевом соединении с электромеханическим приводом «Siemens» с пружинным возвратом положение открыто\закрыто, напряжением 220 В с установленными датчиками конечного положения и терморегулирующим устройством, мощностью 10 НМ, выполненный по ТУ 4863-007-61970296-2014.

1.2 Основные параметры и размеры

1.2.1 Клапаны выпускаются только канального типа с двумя фланцами и наружным размещением привода.

1.2.2 Нормально открытые (НО) клапаны изготавливаются с электромеханическим приводом с пружинным возвратом (производитель уточняется в ИДП) с питающим напряжением 24В или 220 В(уточняется в ИДП) с терморазмыкающим устройством (ТРУ) на 72°С.

Нормально закрытые (НЗ) противопожарные и клапаны дымоудаления изготавливаются с электромеханическим приводом без пружинного возврата (производитель уточняется в ИДП) с питающим напряжением 24В или 220 В (уточняется в ИДП) без ТРУ.

Исполнительные механизмы противопожарных нормально закрытых и дымовых клапанов должны сохранять заданное положение полотна клапана при потере электропитания в соответствии с требованием пункта 7.19 СП 7.13130.2013 В качестве исполнительного механизма могут использоваться электроприводы «Belimo», «Siemens», а также и электроприводы других производителей, по своим техническим характеристикам не нарушающие функциональности и работоспособности клапанов.

1.2.3. Предел огнестойкости данных клапанов согласно ГОСТ Р 53301-2013:

  • в режиме НО огнезадерживающего клапана — EI 120(30, 60, 90, 150, 180);
  • в режиме НЗ противопожарного клапана — EI 120(30, 60, 90, 150, 180);
  • в режиме клапана дымоудаления -1120.

1.2.4. Клапаны могут устанавливаться внутри помещений с температурой среды от -30 °С до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

1.2.5. Масса, габаритные и присоединительные размеры клапанов приведены на Рис. 1,2 и в Таблице 2,3.

Габаритный размер клапана по электроприводу должен быть указан в ИДП.

Page63

Page631

Page641

Page642

Примечание. Масса, габаритные и присоединительные размеры клапанов могут изменяться в зависимости от толщины воздуховодов, материала, согласно конкретному техническому заданию заказчика.
