Настоящие технические условия (ТУ 4863-004-61970296-2014) распространяются на клапаны обратные типа КО(к,п)-А (далее по тексту «клапаны»), которые устанавливаются в воздуховодах общеобменной и технологической вентиляции зданий и сооружений и служат для предотвращения перетекания воздуха через воздуховоды при остановленном вентиляторе.
Клапаны могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках более 5,5 м/с, а на вертикальных — более 4 м/с. Клапаны круглого сечения изготавливаются с номинальными диаметрами 100,125, 160, 200, 250, 315, 355, 400, 450, 500, 560,630, 710,800,900,1000,1120,1250 мм.
Клапаны прямоугольного сечения изготавливаются следующих размеров: 150×150, 200×200, 250×250, 300×300, 400×400, 500×500, 600×600, 800×800, 1000×1000, 1250х 1250.
При необходимости клапаны могут изготавливаться с другими нестандартными габаритными и присоединительными размерами.
Клапаны изготавливаются в 2-х вариантах исполнения — общепромышленном и взрывозащищенном. Клапаны в общепромышленном исполнении не подлежат установке в воздуховодах и каналах помещений категории А и Б по пожаровзрывобезопасности, в местных отсосах пожаровзрывоопасных смесей, для перемещения газо-паровоздушных взрывоопасных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их воспламенения или находятся под избыточным давлением, в системах, в которых перемещаются среды с липкими и волокнистыми материалами, а также в тех системах, которые не подвергаются периодической очистке по установленному регламенту для предотвращения образования отложений.
Клапаны во взрывозащищенном (искробезопасном) исполнении могут использоваться для установки в системах вентиляции помещений аккумуляторных АС. В таком исполнении они относятся к группе применения II, имеют уровень взрывозащиты бс (нормальной эксплуатации) и вид взрывозащиты «с» (обеспеченный конструкционной безопасностью), температурный класс Т1 (450°С).
По влиянию на безопасность клапаны относятся к 2, 3 и 4 классам по классификации НП-001-97 и к I, II или III категории сейсмостойкости в соответствии с НП-031-01.
Клапаны 2 и 3 класса безопасности, I категории сейсмостойкости должны выполнять свои функции во время и после сейсмического воздействия уровня максимально расчетного землетрясения (MP3), а также воздействия внешней ударной волны (ВУВ) и падения самолета (ПС).
Клапаны 3 или 4 класса безопасности, II категории сейсмостойкости должны выполнять свои функции во время и после сейсмического воздействия уровня проектного землетрясения (ПЗ).
Клапаны работоспособны по требованиям сейсмостойкости согласно НП 031-01, ГОСТ 17516.1-90, ГОСТ 30546.1-98, ГОСТ 30546.2-98 в части сейсмостойкости при сейсмических воздействиях интенсивностью MP3 8 баллов (по шкале MSK-64) высотная отметка до 30.0 м., и виброустойчивости по группе механического исполнения М 39 согласно ГОСТ 17516.1-90.
Сейсмостойкость конструкции подтверждена экспериментальным путем (протокол аттестации № 35-05-14 на сейсмостойкость).
Настоящие ТУ обязательны для разработки, проектирования, производства, испытаний, приёмки, хранения, сборки и эксплуатации клапанов типа КОк (КОп)-А.
Изменения и отклонения от приведённых положений в ТУ при поставке на АЭС должны быть предварительно согласованы между изготовителем, главным поставщиком и генеральным проектировщиком АЭС.
Конструкция клапан позволяет эксплуатировать их в регионах с климатом от тропическо-морского ТМ до умеренно-холодного УХЛ (в том числе в климатических условиях УХЛЗ, УХЛ3.1, УХП4) по ГОСТ 15150.
Клапаны устанавливаются в вентиляционных системах, расположенных в зонах «контролируемого доступа» и «свободного доступа», с температурой воздуха в помещениях от 10 ОС до 50 ОС и относительной влажности от 20 до 80%. В зоне «контролируемого доступа» клапаны должны обеспечивать отсутствие мест, способствующих накоплению продуктов коррозии, загрязнений, возможность дезактивации внутренних и наружных поверхностей и должны сохранять свою работоспособность после дезактивации следующими методами:
1) внутренних и наружных поверхностей дистиллятом с температурой 95 °С продолжительностью от 1 до 10 ч.
2) снаружи тампоном с химическими растворами:
- щавелевая кислота (Н2С204) — 5 г/л
- гексаметафосфат натрия (NaP03)6 — 3,5 г/л
- сульфонол -1,5 г/л
Температура дезактивирующего раствора +20 оС и +90 оС — проводят методом троекратной протирки марлевым тампоном.
Поставщик разрабатывает и согласовывает с проектировщиком исходные данные для проектирования (ИДП) для каждой единицы оборудования. ИДП содержат: сведения в объеме опросного листа на оборудование, весогабаритные характеристики, присоединительные размеры, основные технические характеристики, нагрузки с учетом сейсмических воздействий.
Перечень документов, на которые даны ссылки в настоящих технических условиях, приведен в приложении А.
Перечень оборудования и средств контроля, необходимых при проведении испытаний клапанов, приведен в приложении Б.
График диапазона протечек клапана КОк (КОп)-А приведен в приложении В.
Перечень нормативных документов, действующих в атомной энергетике, которым должны удовлетворять обратные клапаны в исполнении для АС приведен в приложении Г.
Технические требования
Общие требования
Клапаны обратные типа КО(к,п)-А должны соответствовать требованиям настоящих технических условий и комплекта конструкторской документации.
Обозначение обратных клапанов
Где:
(1) Условное обозначение клапана КОк- Клапан обратный круглый;
КОп — Клапан обратный прямоугольный
(2) Вариант исполнения клапана
2А—для АЭС второго класса безопасности (по НП-001-97);
ЗА-для АЭС третьего класса безопасности (по НП-001-97);
А-для АЭС четвертого класса безопасности (по НП-001-97);
О — общепромышленное;
С — специальное
(3) Категория сейсмостойкости (I, II, III)
(4) Ширина прямоугольного клапана (или диаметр круглого), мм;
(5) Высота прямоугольного клапана (или пробел для круглого), мм
(6) Материал клапана
У — углеродистая сталь с порошковым покрытием Н — нержавеющая сталь 12Х18Н10Т Ц — сталь оцинкованная
(7) Вариант исполнения клапана
Без буквенного обозначения — общепромышленное исполнение;
В — взрывозащищенное (искробезопасное) исполнение (с маркировкой II Gc с Т1)
(8) Тип соединения Ф — фланец
Б — бондаж Н — ниппель
(9) Сторона обслуживания Л — левая
П — правая
Пример обозначения клапана: КОп-А И-800х800-У-Ф-Л, что означает:
«Клапан обратный четвертого класса безопасности безопасности(по НП-001-97) категория сейсмостойкости II для атомных станций типа КОп, прямоугольный размером: высота 800 мм, ширина 800 мм, общепромышленного исполнения, изготовленный ООО «АТМ» из углеродистой стали с порошковым покрытием тип соединения фланец сторона обслуживания левая».
Пример обозначения клапана: КОк-ЗА II-630-H-B -Ф-П, что означает:
«Клапан обратный третьего класса безопасности (по НП-001-97) категория сейсмостойкости II для атомных станций типа КОк, круглый диаметром 630 мм, взрывозащищенного (искробезопасного) исполнения, изготовленный ООО «АТМ» из нержавеющей стали марки 12Х18Н10Т тип соединения фланец сторона обслуживания правая» со следующей маркировкой взрывозащиты: II Gc с Т1, что означает: оборудование группы II с уровнем взрывозащиты Сс (нормальной эксплуатации), с видом взрывозащиты с (конструкционная безопасность), с температурным классом Т1 (максимальная температура поверхности 450°С).
1.2 Основные параметры и размеры
1.2.1 Прямоугольные и круглые обратные клапаны сходны по конструкции и состоят из следующих основных частей: корпус, заслонка клапана с эксцентрично расположенной осью, рычаг с противовесом. Положение противовеса регулируется перемещением его вдоль рычага, фиксируется противовес на рычаге винтом и контргайкой.
1.2.2 Взрывозащищенное (искробезопасное) исполнение обратного клапана отличается от общепромышленного тем, что в зоне контакта заслонки клапана с упором корпуса на заслонке закреплены латунные полоски. Как вариант для клапанов малого размера (до Ф250, 250×250) возможно изготовление полотна заслонки полностью из латуни. Клапаны должны отвечать требованиям ГОСТ Р ЕН 13463-1-2009 и ГОСТ Р ЕН 13463-5-2009

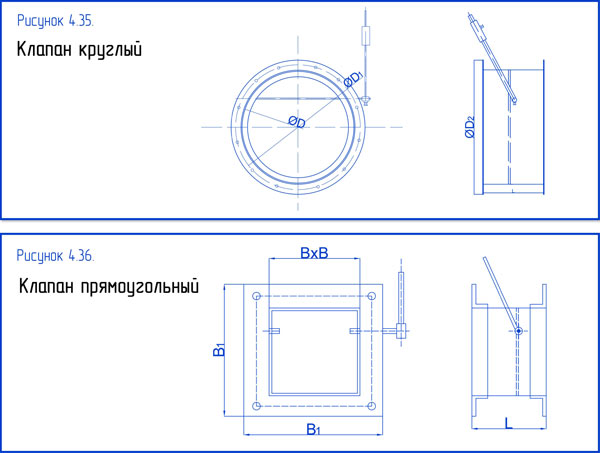

1.2.3 Конструкция, размеры и масса круглых клапанов приведены на рисунке 4.34. и в таблице 4.22.
1.2.4 Конструкция, размеры и масса прямоугольных клапанов приведены на рисунке 4.35. и в таблице 4.23.
Примечание — По договоренности с заказчиком возможно изготовление клапанов других размеров по ширине и высоте.
1.2.5 Клапаны могут устанавливаться внутри помещений с перемещаемой средой в зоне «контролируемого доступа» — воздух с температурой от 10 до 80°С (до 150°С в аварийной ситуации) с содержанием коррозионно-активных агентов в атмосфере типа III по ГОСТ 15150.
Клапаны могут устанавливаться в вентиляционных системах с давлением не более 1000 Па, 2000 Па или 3000 Па (в зависимости от требований заказа) и скоростью перемещаемой среды не более 20 м/с.
Приложение В (обязательное)
График диапазона протечек клапана КО(К,П)-А по классификации европейского стандарта EN 1751 “Вентиляция для зданий — Воздухораспределительные устройства — Аэродинамические испытания воздушных заслонок и клапанов
