Клапаны герметические

xxxx

Технические характеристики

  • Присоединительные и габаритные размеры клапанов с ручным приводом - см таблицу
  • Присоединительные и габаритные размеры клапанов с электроприводом - см таблицу

Описание агрегата

Настоящие технические условия (ТУ 3742-012-61970296-2015) распространяются на сетевые клапаны герметические для АС (далее — клапаны) DN 200, 300, 400, 600, 800,1000,1400,1600 с электроприводом (ГКэ) и DN200, 300, 400, 600 с ручным приводом FN 0,005 МПа (0,05 кгс/см2) (ГКр), предназначенные для установки в качестве запорных устройств на трубопроводах и воздуховодах (далее-трубопроводах) в обслуживаемых помещениях.

Конструкция клапанов должна отвечать требованиям:

  • класса безопасности и назначения 4Н по ОПБ-88/97 НП-001-97;
  • категории сейсмостойкости II по НП-031-01.
  • Категория сейсмостойкости для конкретного изделия принимается, исходя из условий эксплуатации АЭС в соответствии с поставочной спецификацией.

Климатическое исполнение клапанов УХЛ, категория размещения 3, тип атмосферы II по ГОСТ 15150.

По договору с Заказчиком клапаны могут изготавливаться для других климатических исполнений и типов атмосферы по ГОСТ 15150.

Конкретные климатические исполнения и тип атмосферы оговариваются при заказе.

Технические условия могут быть использованы при сертификации в соответствии с «Порядком проведения сертификации», утвержденными Минатомом России, Госстандартом России.

Пример обозначения клапана герметического с электроприводом (ГКэ) DN 200, FN 0,005 МПа (0,05 кгс/см2), 160°С, климатическое исполнение УХЛ, поставляемого по ТУ 3742-011-61970296-2015, при заказе и в документации другой продукции:

«Клапан герметический (ГКэ)ОЫ 200, FN 0,005 МПа (0,05 кгс/см2), t 60 °С, УХП, поставляемого по ТУ 3742-011 -61970296-2015».

Пример обозначения клапана герметического с ручным приводом (ГКр) DN 200, FN 0,005 МПа (0,05 кгс/см2), 160°С, климатическое исполнение УХЛ, поставляемого по ТУ 3742-011-61970296-2015, при заказе и в документации другой продукции:

«Клапан герметический (rKp)DN 200, FN 0,005 МПа (0,05 кгс/см2), 160 °С, УХП, поставляемого по ТУ 3742-012-61970296-2015.

Присоединительные и габаритные размеры

Page911

Применительно к рисункам клапанов ГКр: 1-Корпус, 2-Тарель, 3-Вал, 4-Рычаг,

Page912

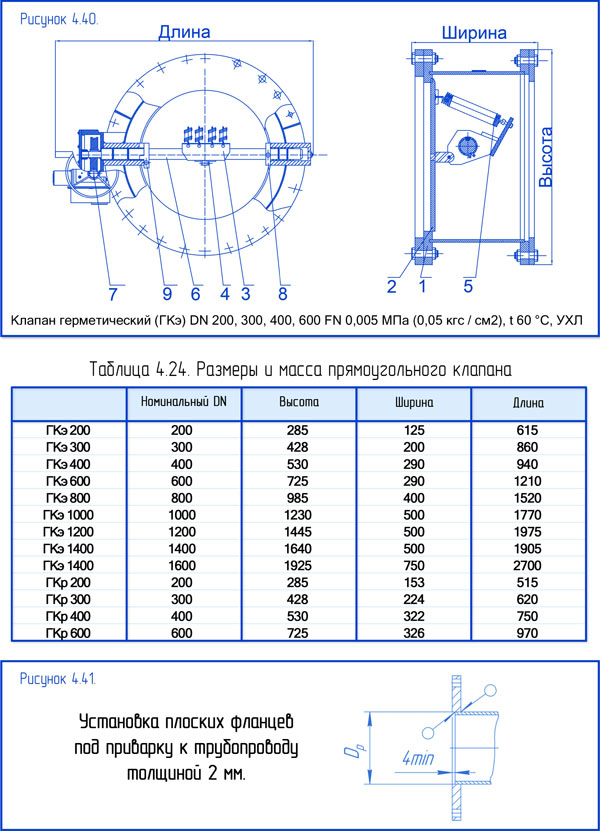

Page92

Требования к приварке плоских фланцев к трубопроводу в соответствии с ПНАЭ Г-7-008-89 и ПНАЭ Г-7-009-89. Сварной шов по ГОСТ 5264-80

Page93

Page94

Нагрузки на опорную поверхность распределяются равномерно.

Узел крепления включает опоры клапана (при установке на горизонтальном трубопроводе -две опоры, при установке на вертикальном трубопроводе — четыре опоры) и крепеж крепления опор к клапану и к строительной конструкции.

(**) В таблице 4.28. указаны максимальные нагрузки, полученные суммированием допустимых моментов, указанных в таблице 4.27., с максимальными моментами от специальных внешних воздействий на клапан. Также в таблице 4.28.. указаны усилия, возникающие на опорных поверхностях от специальных внешних воздействий на клапан.

Значения нагрузок, указанных в таблице 4.28., могут быть снижены проектировщиком системы с учетом особых внешних воздействий, принятых для конкретной площадки строительства и компоновки присоединяемых трубопроводов (воздуховодов).

(***) Для вертикального трубопровода (две опорные поверхности) на каждую из опорных поверхностей приходится половина нагрузки, указанной таблице 4.28.
