Технические характеристики

Описание агрегата

Настоящие технические условия (ТУ 6937-001-61970296-2014) распространяются на блоки наружные «АТМ», предназначенные для автономных систем кондиционирования воздуха атомных электростанций.

Условное обозначение блоков при заказе должно включать:

  • наименование;
  • указание типа и модели;
  • обозначение по проекту (при необходимости по согласованию с заказчиком);
  • климатическое исполнение и категорию размещения;
  • номер настоящих технических условий.
Примечание — Допускается включать в условное обозначение блоков дополни-тельные характеристики (например, габаритные размеры, особенности конструкции и комплектации, объёмную производительность, указание обеспечиваемой взрывозащиты и проч.).

Настоящие технические условия разработаны в соответствии с ГОСТ 2.114.

Термины и определения — по ГОСТ 22270, ГОСТ Р 54671 и ГОСТ 12.2.020.

Перечень ссылочных документов приведен в Приложении А.

1. Технические требования

1.1 БЛОКИ наружные «АТМ» систем кондиционирования воздуха должны соответствовать требованиям настоящих технических условий, комплектам конструкторской документации, контрольным образцам-эталонам по ГОСТ Р 15.201 / ГОСТ 15.005, и изготавливаться по технологической документации, утвержденной в установленном порядке. Блоки должны изготавливаться в соответствии со СП 60.13330.2012, ОПБ-88/97(П- НАЭ Г-01-011), «Правилами устройства электроустановок» (ПУЭ), Техническим регламентом Таможенного союза ТР ТС 010 / 2011 «О безопасности машин и оборудования» (утв. Решением Комиссии Таможенного союза от 18 октября 2011 года № 823) и Техническим регламентом Таможенного союза ТР ТС 012 / 2011 «О безопасности оборудования для работы во взрывоопасных средах» (утв. Решением Комиссии Таможенного союза от 18 октября 2011 г. № 825).

1.2 Основные параметры и характеристики

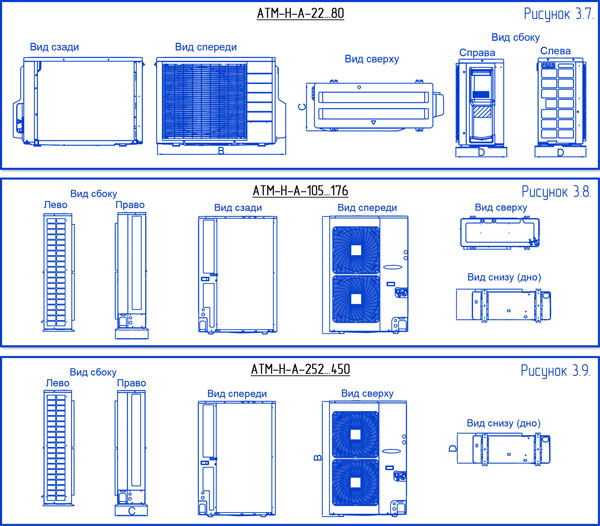

1.2.1 Конструктивное исполнение блоков и их составных частей должно соответствовать рабочим чертежам. Оборудование блоков устанавливается в едином корпусе.

1.2.2 Номенклатура и эксплуатационно технические характеристики блоков.

1.2.2.1 По применяемым компрессорам блоки относятся к компрессорно-конденсаторным. Помимо компрессора и конденсатора блоки включают в себя капиллярную трубку (дросселирующий элемент), 4-ходовой клапан, фильтра-осушитель и ресивер, вентилятор (ы), реле силовой коммутации компрессора(ов), фильтр и узел коммутации.

1.2.2.2 Блоки изготавливаются по конструктивному исполнению:

  • воздушного охлаждения конденсатора (условное обозначение — литера «А»);
  • водяного охлаждения конденсатора («В»);

1.2.2.3 По режиму работы:

  • только охлаждение («1»);
  • охлаждение / нагрев («2»);

1.2.2.4 По типу применяемого хладогента (хладоносителя):

  • хладон 41ОА (R41ОА) («Ф1»);
  • хладон 407 (R407C) («Ф2»);
  • хладон 134а (R134a) («ФЗ»);
  • хладон 22 (R22) («Ф4»);

могут быть отнесены по ПБ 09-592-03 к группе 1 (нетоксичные и невзрывоопасные).

1.2.2.5 По типу используемого напряжения электросети:

  • напряжение сети электропитания 1ф 220-240В 50 Гц («220»);
  • напряжение сети электропитания Зф 380В 50 Гц («380»);

1.2.2.6 По типу технологии работы компрессора (ов):

  • дискретное (вкл. / выкп.) («1»);
  • плавное регулирование (инвертор) («2»);
  • пропорциональное («3»);

1.2.2.7 По типу климатического исполнения:

  • умеренный климат («У»);
  • холодный климат («ХЛ»);
  • умеренный и холодный климат(«УХЛ»);
  • тропический климат («Т»);
  • морской умеренно-холодный климат («М»);
  • общеклиматическое исполнение (кроме морского) («О»);
  • общеклиматическое морское исполнение («ОМ»);
  • всеклиматическое исполнение («В»).

1.2.2.8 По исполнению:

  • для АЭС («А»);

Пример условного обозначения наружного конденсаторного блока для атомных станций «АТМ-Н-А-53-2-Ф1-220-2-УХЛ-А-ТУ 6937-001-61970296-2014» где: «АТМ» — символ торговой марки производителя,

«Н» — тип блока наружный;

«А» — конструктивное исполнение (см п. 1.2.2.2);

«53» — номинальная производительность в кВт, помноженная на 10;

«2» — режим работы (см п. 1.2.2.3);

«Ф1» — тип применяемого хладогента (хладоносителя) (см п. 1.2.2.4);

«220» — тип используемого напряжения электросети (см п. 1.2.2.5);

«2» — технология работы компрессора(ов) (см п. 1.2.2.6);

«УХЛ» — климатическое исполнение (см п. 1.2.2.7);

«А» — исполнение для атомных станций;

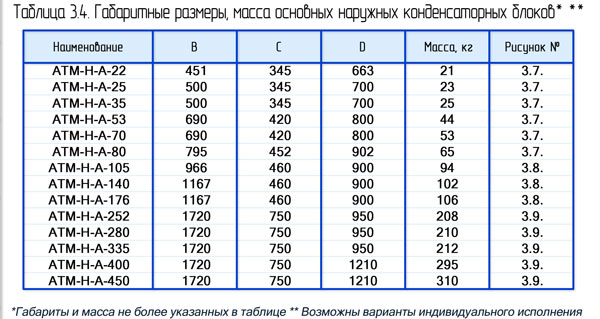

1.2.3 В зависимости от особенностей конструкции и комплектации, воздухопроизводительности и иных эксплуатационных характеристик блоки выпускаются различных серий, моделей и типоразмеров, определяемых рабочими чертежами и условиями заказа.

1.2.4 Конструкция блоков может предусматривать их настенное или наземное расположение с учетом сейсмических воздействий.
